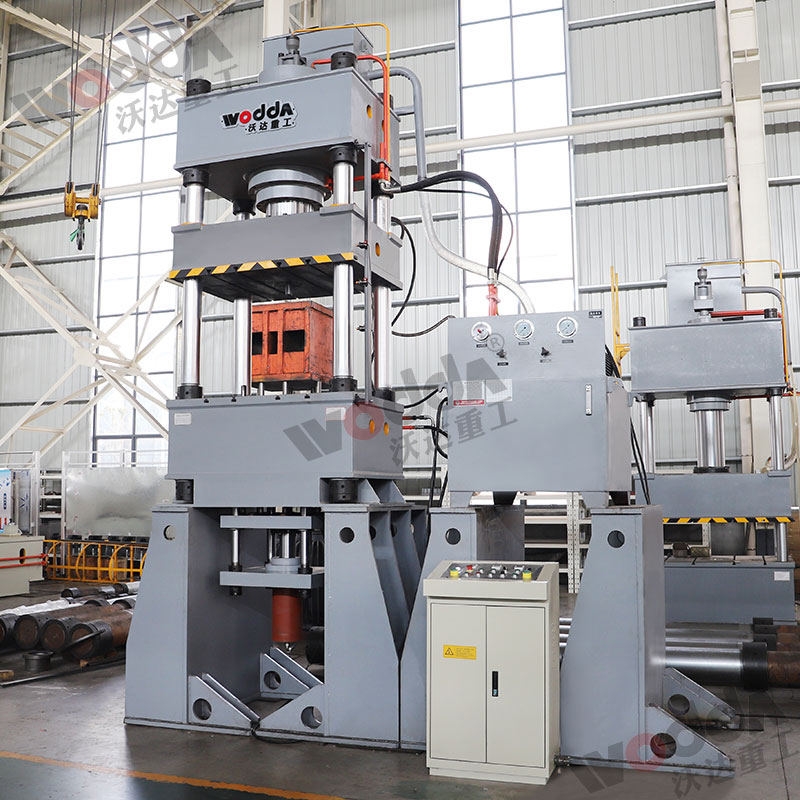

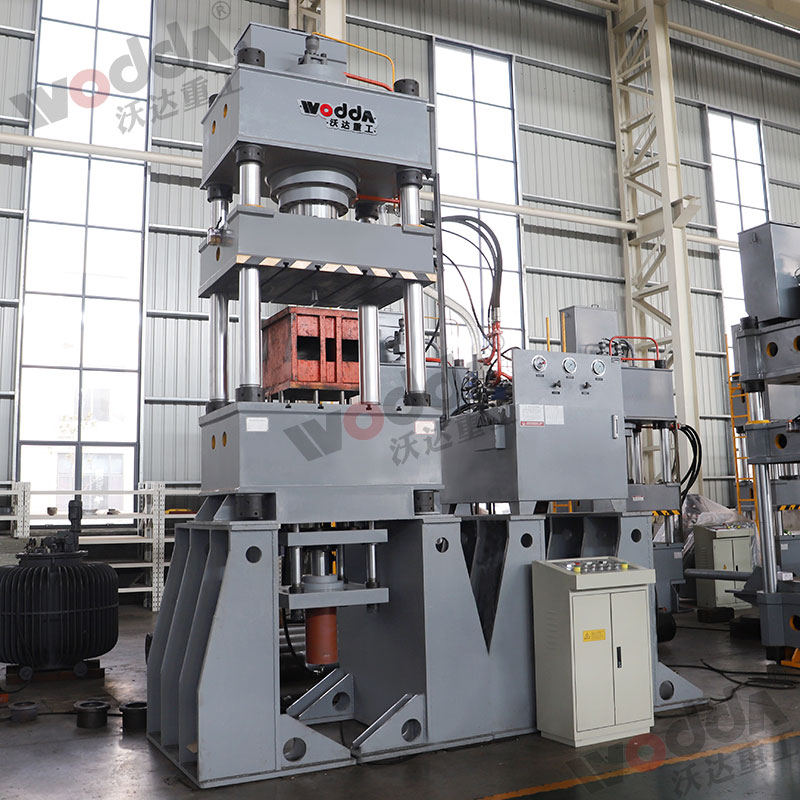

400噸三梁四柱液壓機是一臺配置下置液壓墊的拉伸液壓機設備，也稱400噸液壓墊拉伸機，是專為鋁、銅制品和不銹鋼、薄鐵制品行業拉伸成型設計制造的液壓機，具有一次成型、尺寸標準的應用優勢，同時也可用于金屬行業可塑性材料的壓制工藝。如薄板拉深、翻邊、沖孔、成型、調直等工序，也可用于金屬冷擠壓工藝。

400噸液壓墊拉伸機具有以下特點：

1.四柱導向，結構穩定，剛性高，低能耗、性能穩定；

2.拉深力、壓邊力可在一定范圍內調節，滑塊有效行程可調。

3.電氣系統可根據客戶要求可選PLC或數字電路控制，并配套顯示屏裝置；

4.活動橫梁二段速度控制空載高速、慢速靠模拉深；活動橫梁上下限位保護，行程可調整；

5.主要液壓密封件選用品牌產品，對于設備密封性能提供可靠保證。

6.可配備安全保護光柵裝置，實時保護工人人身安全；

400噸液壓墊拉伸機結構概述：

1、機身

主機，機身采用框架式結構：它由上橫梁、滑塊、工作臺、立柱、主缸、液壓動力系統及電器系統等部件組成。

2、主缸

主缸缸體固定于臺面?；钊露擞寐?lián)結法蘭、螺栓與滑塊聯接，活塞頭部之材料為鑄鐵，作導向用?；钊^部按有方向相反的YX型密封圈，在活塞桿上裝有O型密封圈，將缸內分成兩個油腔缸上裝有導向套，導向套的外圓上裝O型密封圈，借助法蘭及螺栓鎖緊，以保證缸口密封。在缸口法蘭上裝有防塵圈，以保證活塞桿的防塵。

機器的油缸采用鍛造經處理后加工，延長機器的使用壽命。

3、液壓站

液壓泵由油箱、軸向柱塞泵、電動機。二通插裝閥、濾油器、空氣濾清器組成。

油箱為Q345鋼板焊接接件，前端裝有壓力表，以便觀察壓力和調節壓力之用。在壓力表支架下部裝有液位計，以觀察液位用。在油泵的吸油口裝有吸油濾油器，以保證泵、液壓系統的清潔。在油箱的面板上裝有空氣濾清器，以過濾空氣。打開上蓋，可進行加油，拆開蓋板可清洗油箱。

400噸液壓墊拉伸機工作方式：

1.點動：按相應按鈕即產生相應動作，松開則動作停止

2.手動：按相應按鈕則產生相應動作直至極限位置

3.半自動：(1)定壓控制:滑動梁快速下降→慢速下降→加壓至電接點壓力表DJ上限后保壓延時→卸壓→回程(最后停止)。

(2)定程控制：滑動梁快速下降→慢速下降→加壓當滑動梁碰到接近開關XK時發訊開始保壓延時→卸壓→回程(最后停止)。

山東沃達重工定制多種噸位三梁四柱液壓機、拉伸液壓機、框架液壓機、單柱液壓機、龍門油壓機、臥式液壓機等等，工作臺，開口，行程，速度等參數可根據客戶要求定制化生產！
