63噸單臂校直機采用C型單臂式結構，也稱63噸單臂液壓機，主要用于對板類和套類、軸類零件進行校正、壓裝、有關零件的成型、落料，壓印等工藝用途。還適用于校、壓裝、粉末制品、磨料制品壓制成型以及塑料制品、絕緣材料的壓制成型。設備采用單柱直立的布置形式，機器的各組成部件均裝于機身之內，外形整齊美觀。可擴寬工作范圍，利用三面空間，無觸點及空行程，校正精度高?？蛇x配光柵保護裝置，選擇移動工作臺，被校工件長度內任意點都可校到。

63噸單臂校直機的特點：

1、63噸單臂液壓機機身計算機優化，為C型單臂結構，采用CO焊接，焊后同感回火時效處理。

2、液壓系統位于機身內部，節約空間，外形美觀操作方便；壓力可調。

3、滑塊與主缸活塞桿用法蘭連接，依靠導向桿導向作上下運動；工作臺上平面加工有T形槽，方便安裝模具。

4、限程裝置位于主機機身右側，由支架，撞塊及行程開關組成。支架固定于機身上，行程開關控制上、下極限位置，調節上下限位置即調節壓頭上下運動位置。

5、電氣控制，控制系統采用繼電器控制，操作簡潔；63噸單臂校直機分別進行手動、調整（點動）的控制。采用集中獨立控制操作臺，操作臺安裝在機器的右側，其上有工作指示燈及工作狀態指示燈、工作方式選擇開關和相關按鈕等。操作方式有手動、調整（點動）等方式。

6、可現配移動工作臺。PLC控制和光柵保護裝置。

63噸單臂液壓機參數：

設備型號：YQ41-63T

系統壓力：25Mpa

公稱壓力：630KN

滑塊行程：360mm

開口高度：600mm

工作臺尺寸：2500*400mm

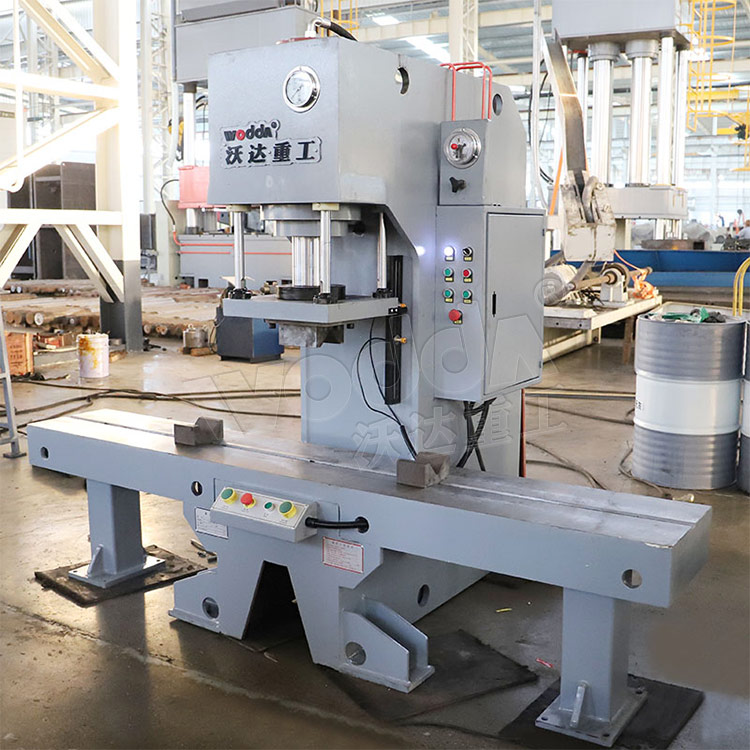

63噸單臂校直機車間實拍圖：

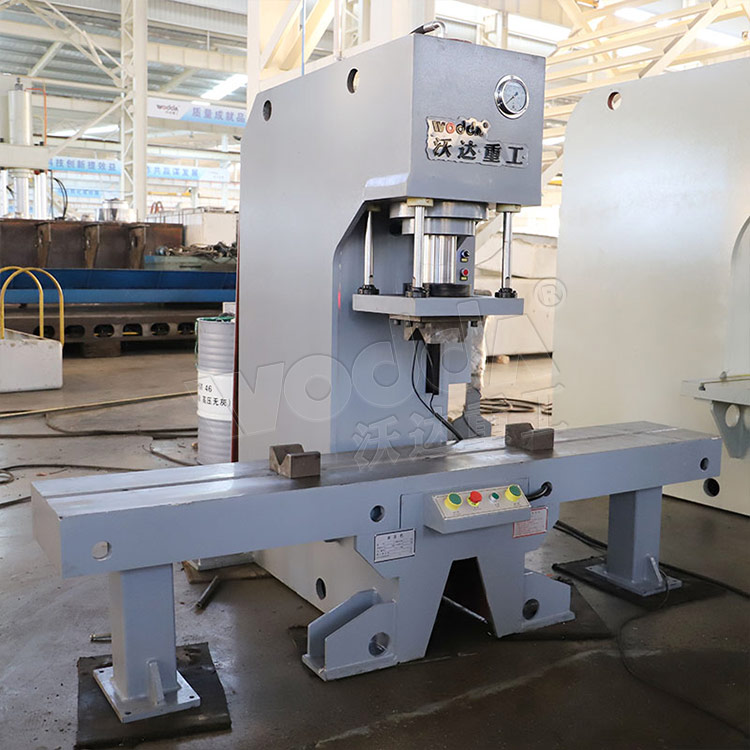

63噸單臂校直液壓機

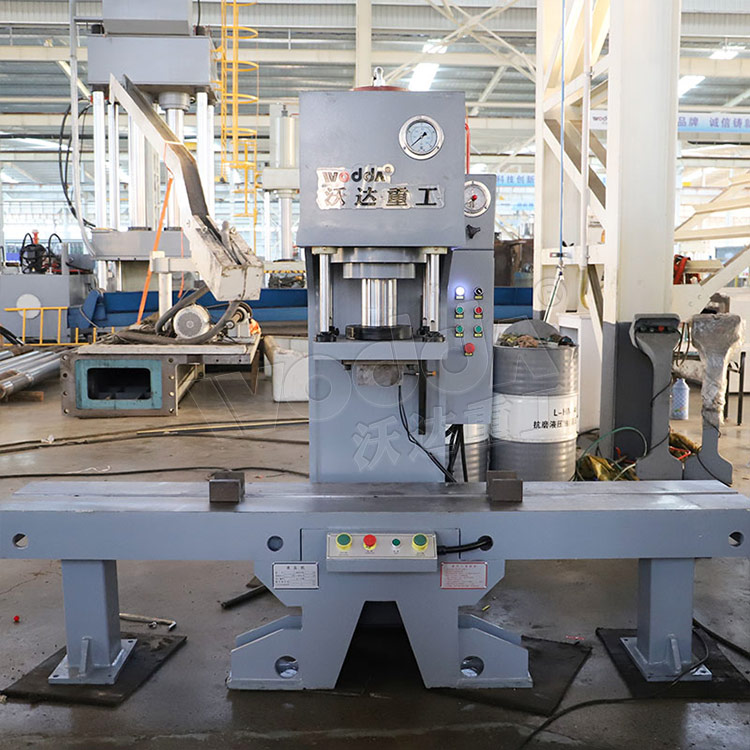

63噸單臂長軸校直液壓機
