四柱拉伸液壓機是一種最常見的液壓機結構形式之一，也稱液壓拉伸機。目前常用的噸位有315噸、500噸、630噸、1000噸、1200噸等。四柱拉伸液壓機具有獨立的動力機構和數控電氣系統，采用按鈕集中控制，可實現調整、手動及半自動，要三種工作方式。山東沃達重工生產的四柱拉伸液壓機低能耗、高效率、機款新穎。設有安全保護裝置、自動計數功能。其活動橫梁二段速度控制：空載快速、工進慢速靠模、拉伸。主缸、壓邊缸具有上下限位保護，上下限行程位置設定簡單、方便、快捷！

四柱拉伸液壓機根據拉伸工件工藝的不同，分為深拉伸液壓機，需要帶液壓墊。另一種就是淺拉深液壓機。四柱拉伸液壓機的制造工藝并不是特別復雜，該液壓機在液壓體系在設計時，還能夠經過縮短管路的長度、削減非必要曲折或選用有卸除沖擊力效果的軟管等方法，來減小液體流速的改變，拉伸液壓機以協助換向閥封閉時削減瞬時壓力，來防止液壓沖擊的呈現。對于詳細的液壓回路和工況對液壓元件布局進行改善，也可在液壓回路中添加各類輔佐液壓元件等。

本文中是一款500噸四柱拉伸液壓機也稱500噸液壓拉伸機，機身主機部分采用三梁四柱液壓機或者四梁四柱液壓機結構形式，主油缸結構穩定，中間為拉伸缸，設置為壓邊缸，連接滑梁的四角形成壓邊梁：三橫梁均采用優質鋼板焊接加工而成，堅實耐用，并經過退火爐進行退火，消除結構內應力，增加拉伸液壓機結構強度和穩定性，不易變形，精度維持性好。

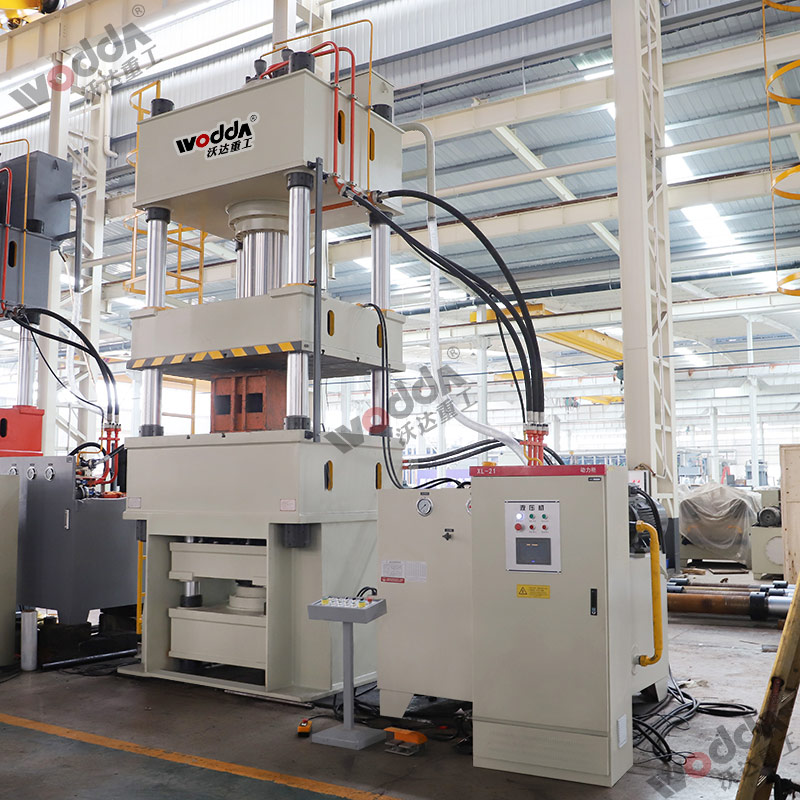

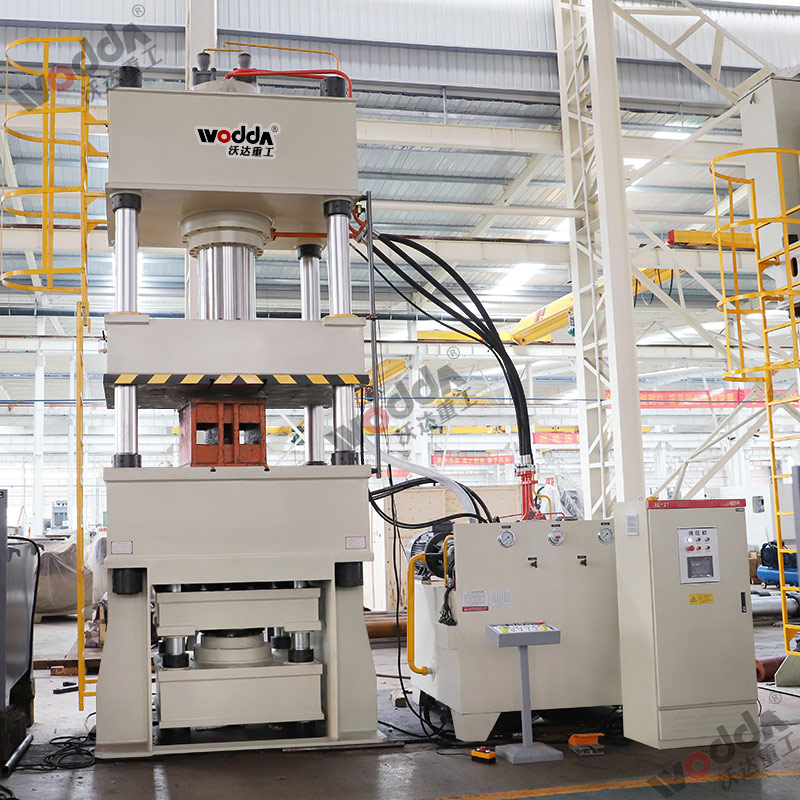

500噸四柱拉伸液壓機實拍圖：

四柱拉伸液壓機的特點：

1、四柱式焊接結構，強度剛性好、精度高、整體結構緊湊、經濟適用；

2、液壓控制采用插裝閥集成系統，泄露點少降低故障率、沖擊小、動作可靠，可有效的保護模具和設備的使用壽命；

3、專業油缸密封元件，拉伸工藝可靠性強，壽命長；

4、導軌自動潤滑裝置，充分保護導柱，可以保持精度；

5、機電一體化安全裝置，如：工作油缸下腔支撐回路、油缸上下腔互鎖回路等，有良好的安全性；

6、電氣系統采用數控PLC控制，可實現一鍵操作，工序簡單易操作；

7、可實現工作定壓、工作定程兩種成型工藝，具備保壓延時功能；

8、四柱拉伸液壓機根據不同工藝，工作壓力、行程可調節，一鍵操作，簡單易操作；

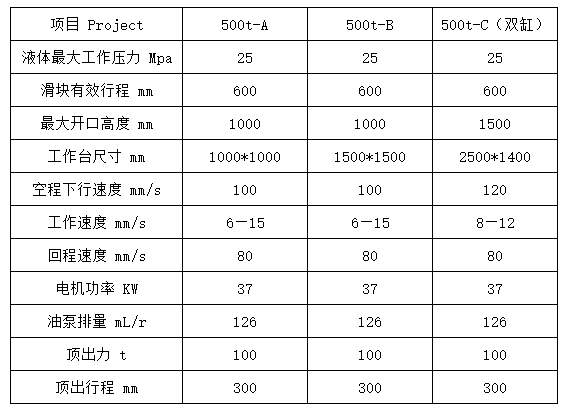

500噸四柱拉伸液壓機參數：

四柱拉伸液壓機可選附件和功能：

* 移動工作臺

* 沖裁緩沖裝置

* 壓邊滑塊、液壓墊四角分別調壓裝置（拉伸不對稱零件）

* 光電保護裝置

* 觸摸用浮動導軌和滾動托架

* 模具快速夾緊機構

* 行程、壓力、數度數顯數裝控置

* 觸摸工業顯示屏

* 液壓系統加熱、冷卻裝置
