拉伸功能是315噸液壓機常見用途之一，本機是山東沃達重工為客戶定制的汽車水箱拉伸成型專用液壓機，配置液壓墊結構，也稱液壓墊拉伸液壓機。整機具有控制精度高、反應靈敏、成型結構件質量高等優點。

315噸拉伸液壓機采用三梁四柱結構形式，機身由上梁、滑梁、工作臺、上置液壓墊、頂桿、油缸、立柱、充液箱、限位機構等組成。拉伸液壓機操作按鈕集成在一個可移動的按鈕操作臺上，在一定的距離范圍內可隨意移動其位置，方便操作。液壓控制采用插裝閥集成系統，減少泄露點，動作可靠，使用壽命長，可實現定壓和定程兩種成形工藝，具備保壓延時功能，工作壓力行程可在規定的范圍內調節，采用按鈕集中控制，可實現手動、半自動、自動三種操作方式。

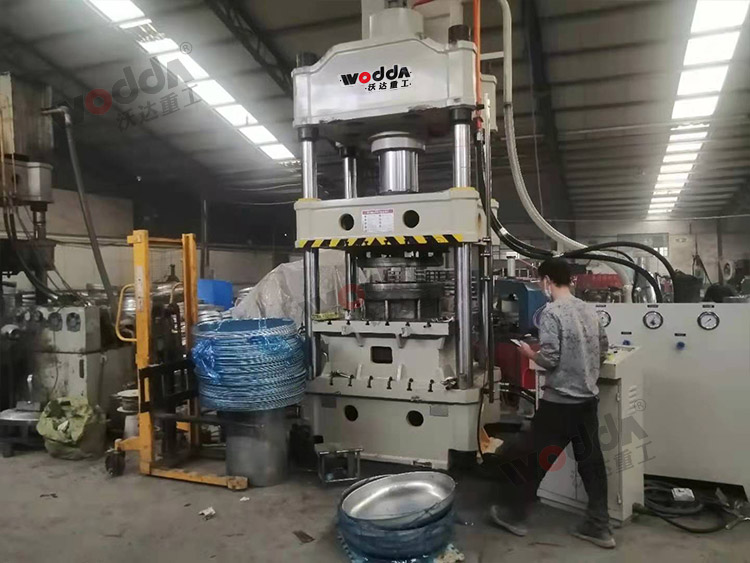

315噸拉伸液壓機客戶現場圖：

315噸汽車水箱拉伸液壓機客戶現場

液壓墊置于工作臺內，用于拉伸工藝時的工件壓邊，在液壓墊的上平面裝有可更換的頂桿墊，以防止因頂桿對液壓墊的沖擊而造成液壓墊上平面的變形和損傷。液壓墊缸采用單缸或多缸缸結構，一字布置，此結構使液壓墊受力均勻，以達到理想的拉伸效果。

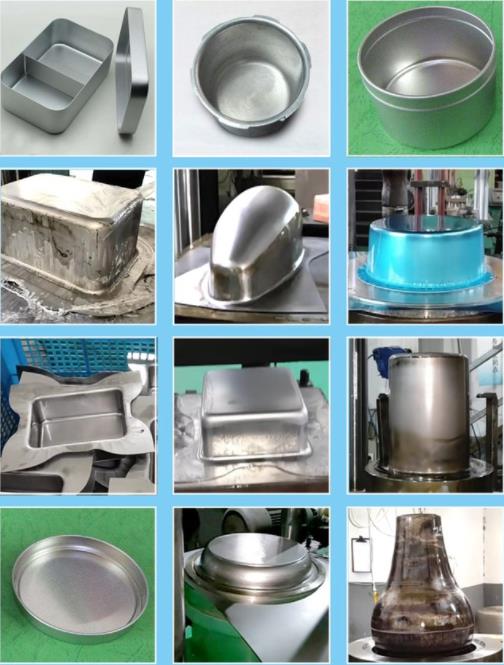

液壓墊拉伸液壓機的應用

產品特點

1、四柱結構，剛性好，精度高，結構緊湊，經濟實用；

2、315噸拉伸液壓機液壓控制采用插裝閥集成系統，沖擊小，動作可靠，使用壽命長，泄漏點少；

3、新型氣缸密封件可靠性高，使用壽命長；

4、可將拉壓邊滑塊一體化，實現單動工藝；

5、導軌自動潤滑裝置；

6、機電一體化安全裝置，如：油缸下腔支撐電路、油缸上下腔聯鎖電路等，安全性優越；

7、315噸拉伸液壓機可以實現固定壓力和固定距離兩種成型工藝，具有保壓和延時功能，可以調節時間延遲；

8、工作壓力和行程可按規定范圍內的工藝要求進行調整，操作簡單；

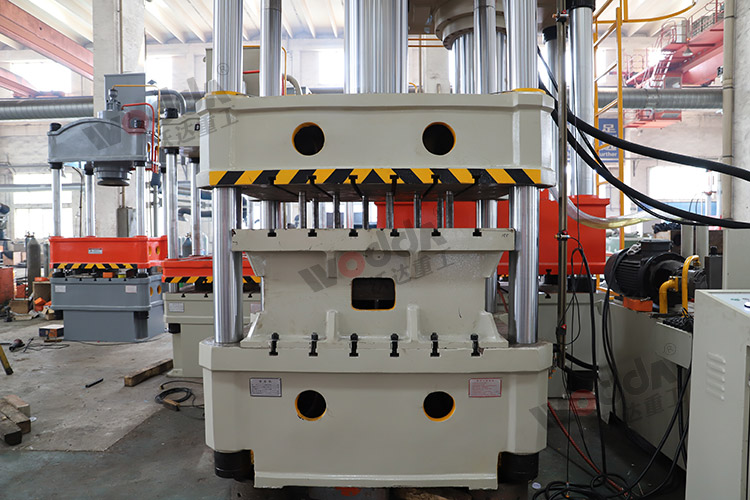

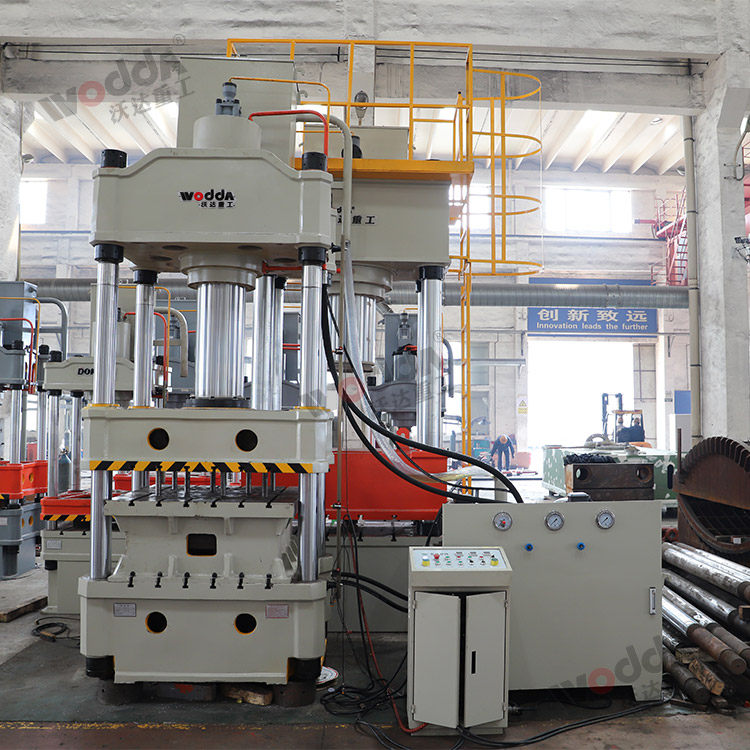

315噸拉伸液壓機（上置液壓墊）細節圖：

拉伸液壓機中液壓墊的工作方式：

（1）滑塊快降→滑塊慢降壓制→滑塊加壓-保壓延時及泄壓→滑塊回程→液壓墊頂料→液壓墊延時退回。

（2）滑塊快降→滑塊慢降壓制(同時液壓墊被動退回) -保壓延時及泄壓→滑塊回程→液壓墊頂出。

（3）滑塊快降→滑塊慢降壓制→保壓延時及泄壓→滑塊回程。
