拉伸液壓機又稱為拉伸機、拉伸壓力機，分為單動薄板拉伸液壓機、雙動薄板拉伸液壓機兩種，采用四柱式或框架式兩種結構，具有操作簡便、工作可靠，并可根據具體成型工藝要求增加相應的輔助裝置，以適應較為復雜零件的生產。拉伸液壓機根據產品需求定制不同的噸位壓力，常見的有：100噸、200噸、315噸、400噸、500噸、630噸、800噸、1000噸、2000噸、3000噸拉伸機，還可以根據產品需求加裝一些輔助裝置：如移動工作臺（換模裝置）、光柵保護、伺服系統、工業制冷機等。

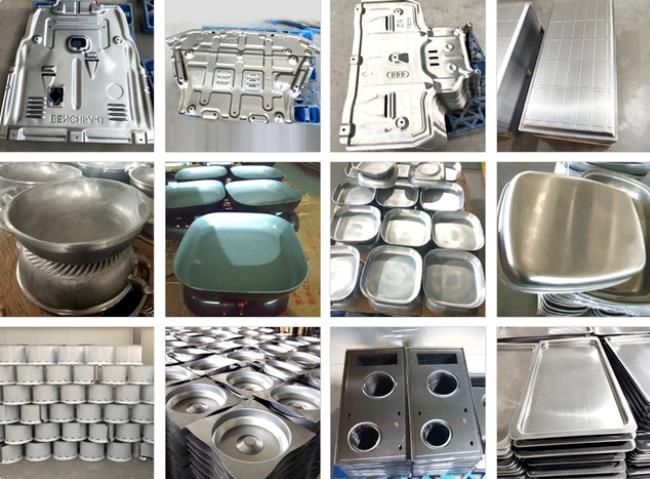

拉伸液壓機的應用案例

拉伸液壓機結構分類及特點功能介紹：

拉伸液壓機(厚薄板拉伸機)結構形式多種多樣，包含以下幾種：三梁四柱帶下頂缸的拉伸液壓機、三梁四柱帶壓邊缸的拉伸液壓機、液壓墊拉伸液壓機（多頂桿拉伸液壓機）、框架式拉伸液壓機等。用哪種結構形式的拉伸液壓機是由產品的形狀高度和材料厚度決定的。

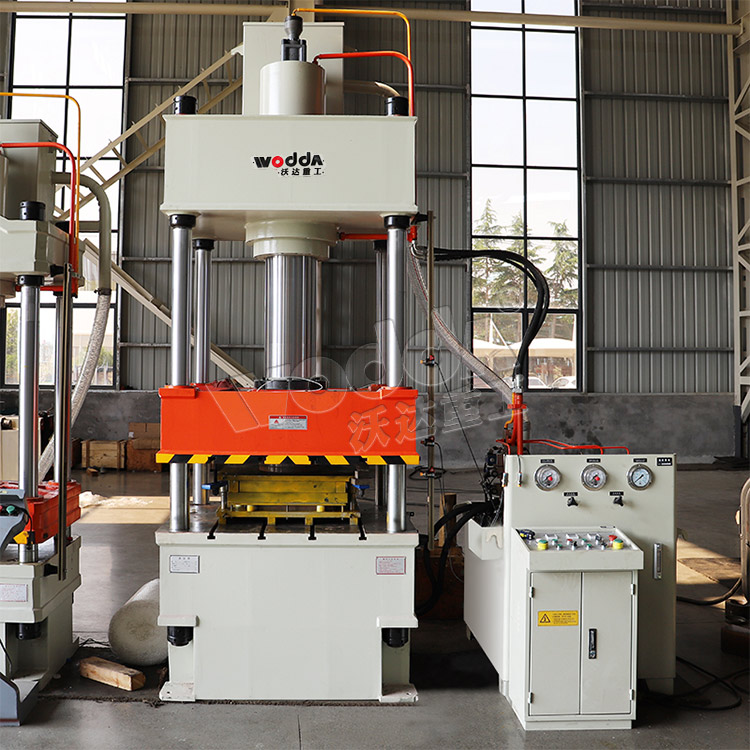

三梁四柱帶下頂缸拉伸液壓機：

這種結構的拉伸液壓機適用于一些金屬板材拉伸工藝，比較典型的就是不銹鋼板淺拉伸，采用三梁四柱式結構液壓機，拉伸一次成型，拉伸成型效率表面整潔，效果好，速度快。

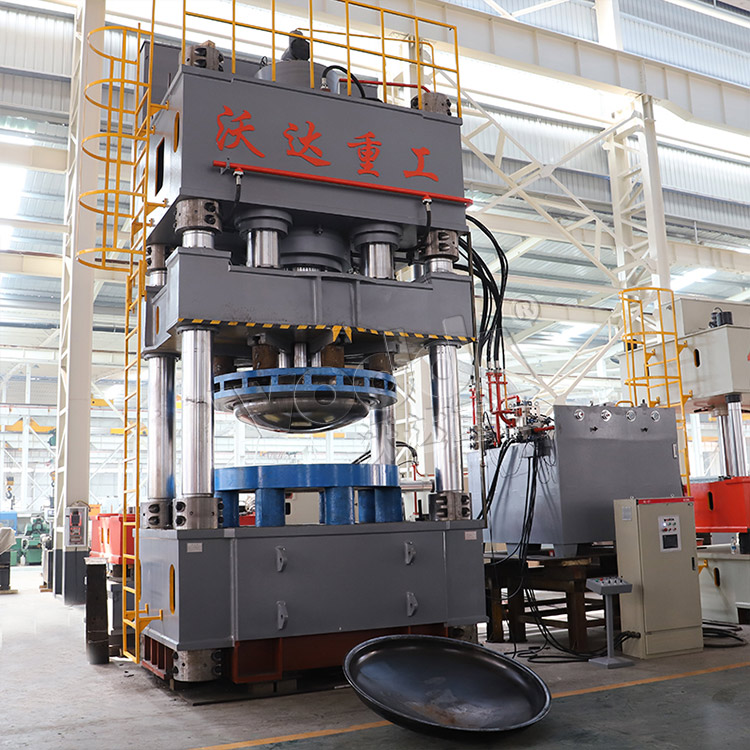

三梁四柱帶壓邊缸的拉伸液壓機

此種結構的拉伸液壓機(厚薄板拉伸機)多適用于工件比較大圓形類的產品。比如封頭、大型汽車覆蓋件、不銹鋼等，屬于深拉伸工藝，設備采用三梁四柱式結構，結構緊湊美觀，橫梁由優質鋼板焊接而成，并經過回火處理，消除結構內應力，強度高，不易變形。油缸分為主油缸和四個壓邊缸，主油缸提供拉伸力，四個壓邊缸推動滑梁提供壓邊力，在比例流量閥和伺服系統的精準控制下，合理調節壓力配置，達到預期的成型效果，表面光滑，無褶皺，厚薄均勻，圓度精度誤差小。三梁四柱帶壓邊缸的拉伸液壓機的壓邊缸可作緩沖設備運用，還可用于落料與沖孔，在體系調定的壓力下能夠分別調整各腔的作業壓力。為了保證拉伸和壓邊質量，增設了壓邊缸保壓體系。

液壓墊拉伸液壓機/多頂桿拉伸液壓機

液壓墊拉伸液壓機也叫單動薄板拉伸成型液壓機，機器最顯著的特點是帶液壓墊結構，也叫多頂出結構，液壓機工作臺布置了很多頂桿孔，液壓墊置于工作臺內，用于拉伸工藝時的工件壓邊，在液壓墊的上平面裝有可更換的頂桿墊，以防止因頂桿對液壓墊的沖擊而造成液壓墊上平面的變形和損傷。液壓墊缸采用單缸或多缸缸結構，一字布置，此結構使液壓墊受力均勻，以達到理想的拉伸效果。

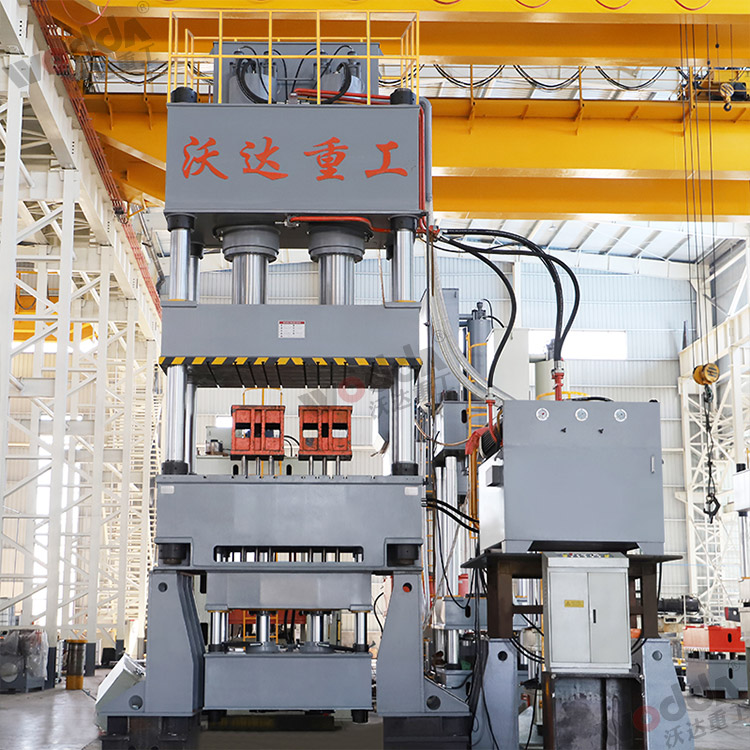

框架式薄板拉伸液壓機

框架式薄板拉伸液壓機是薄板拉伸液壓機的一種，可用于拉伸、彎曲、落料、沖裁、翻邊、精整等成型工藝，廣泛應用于汽車覆蓋件、汽車零部件的生產，主要產品有發動機罩、翼子板、前后圍板、頂蓋等?？蚣苁浇Y(jié)構，帶自動潤滑系統，控制系統設有調整、半自動、連續循環三種工作方式。電氣控制系統采用可編程控制器。整機運行無震動，動作轉換平穩，無液壓沖擊。

山東沃達重工有限公司是一家專注于大中型鍛壓機床設備研發、生產和服務的拉伸液壓機廠家，主要產品有四柱液壓機、封頭拉伸液壓機、不銹鋼拉伸液壓機、薄板拉伸液壓機等生產制造，并提供相關拉伸液壓機技術服務，歡迎電詢拉伸液壓機型號與價格，咨詢電話：18963222388（微信同號）
