金屬成型液壓機是金屬制品、金屬粉末成型的設備,200噸四柱液壓機是山東沃達重工為客戶定制的冷壓轉椅托盤成型設備,也稱金屬冷壓成型液壓機,采用三梁四柱式設計結構,由主機,控制系統和液壓控制系統三部分組成;其中主機又包括上梁,滑動,工作臺,立柱,主缸和頂缸等。滑塊內裝有導向套,滑塊和工作臺表面有“T”形槽,用于緊固安裝模具。

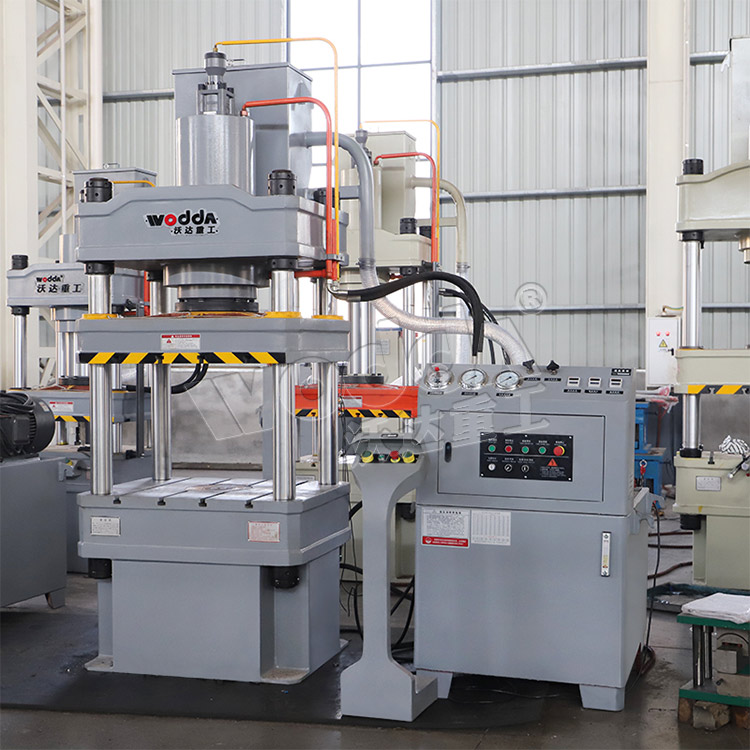

金屬成型液壓機

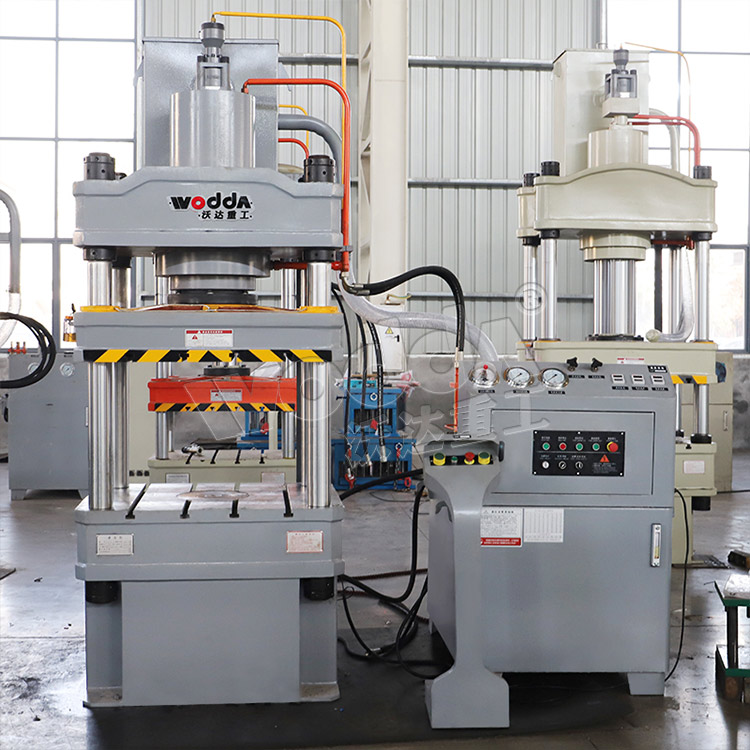

金屬冷壓成型液壓機

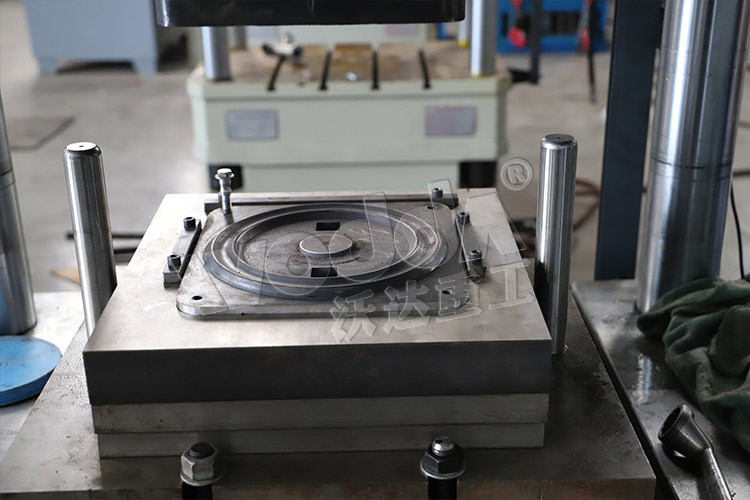

轉移托盤模具

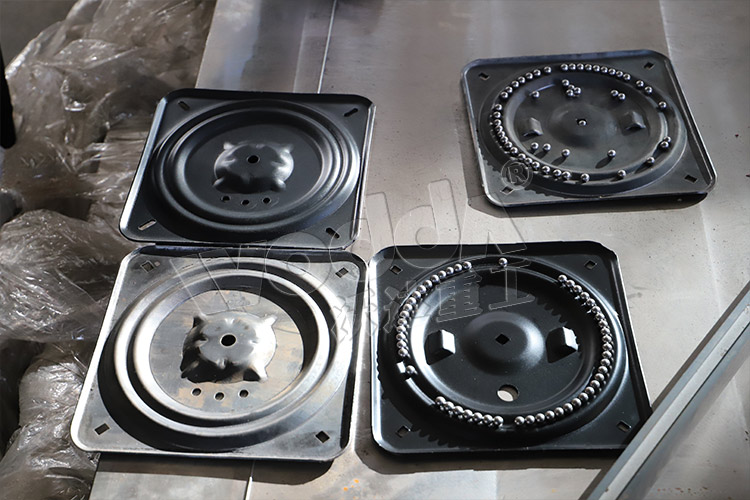

轉椅托盤沖壓件
金屬冷壓成型液壓機設備特點:
1、金屬冷壓成型液壓機設備外形結構多樣,分為四柱及框架式;
2、設備噸位系列齊全,從100~2000噸都有;
3、控制功能齊全,分為手動、半自動、全自動,選用PLC外加觸摸屏;
4、設備壓制工藝豐富;
5、壓制精度穩定,行程開關控制、機械限位限程、進口光柵尺限位,壓制精度高可達0.05mm以內;
6、控制系統開放,壓制噸位、速度、行程、時間、壓力、脫模方式均可根據用戶需要進行調整;
200噸液壓機冷壓金屬板材的工藝流程:
1、將準備好的金屬厚板件放置于硬質模具上;
2、沖頭由液壓缸驅動,向下壓迫金屬件折彎、沖孔成型,每一次折彎只需要幾秒鐘,全程由電腦控制;
3、成型后,液壓油缸回程,頂出缸頂出折彎成型制品工件;
3、可根據生產工藝和需求,完成半自動、手動、全自動三種折彎成型操作方式;
