315噸液壓墊拉伸機是一款常用的315噸拉伸機,是液壓機中比較典型的一款壓力機設備,它在三梁四柱結構基礎上在工作臺下面又增加了一個液壓墊裝置,液壓墊也叫多頂出機構,根據產品的大小在工作臺上均勻分布一些頂出桿,液壓墊頂桿的擺放形狀跟產品形狀一致,拉伸出來的產品也就能保證一致。這種機型的最大好處就是各種難度的產品形狀及產品大小均可壓制,去掉液壓墊的頂桿又可作為常規的三梁四柱液壓機使用,所以說它是一款多功能液壓機。

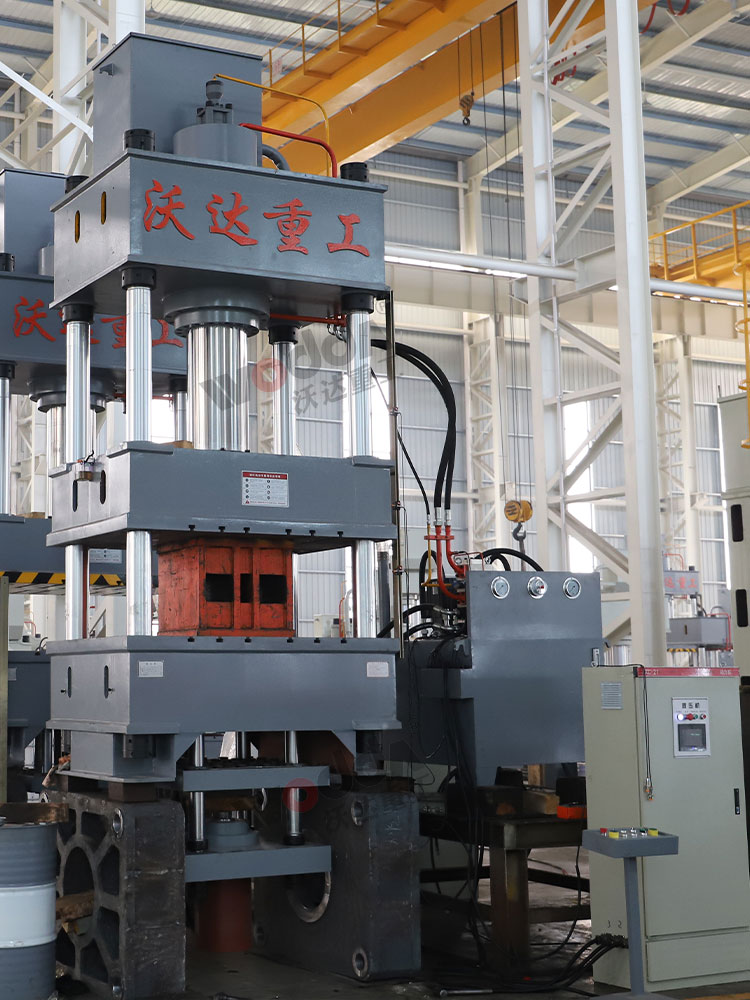

315噸液壓墊拉伸機
315噸液壓墊拉伸機主要用于拉伸成型工藝,通過利用液壓原理和特殊的結構設計,可以將金屬板材進行拉伸成型,實現復雜形狀的零部件制造。適用于不銹鋼水箱板,不銹鋼水槽,錨桿托盤,封頭拉伸,工件深拉伸,工件淺拉伸,汽車配件拉伸,汽車覆蓋件、波紋板拉伸,電機風罩拉伸,金屬鈑金拉伸,不銹鋼水槽拉伸,消防器材拉伸等金屬板材的拉伸成型。

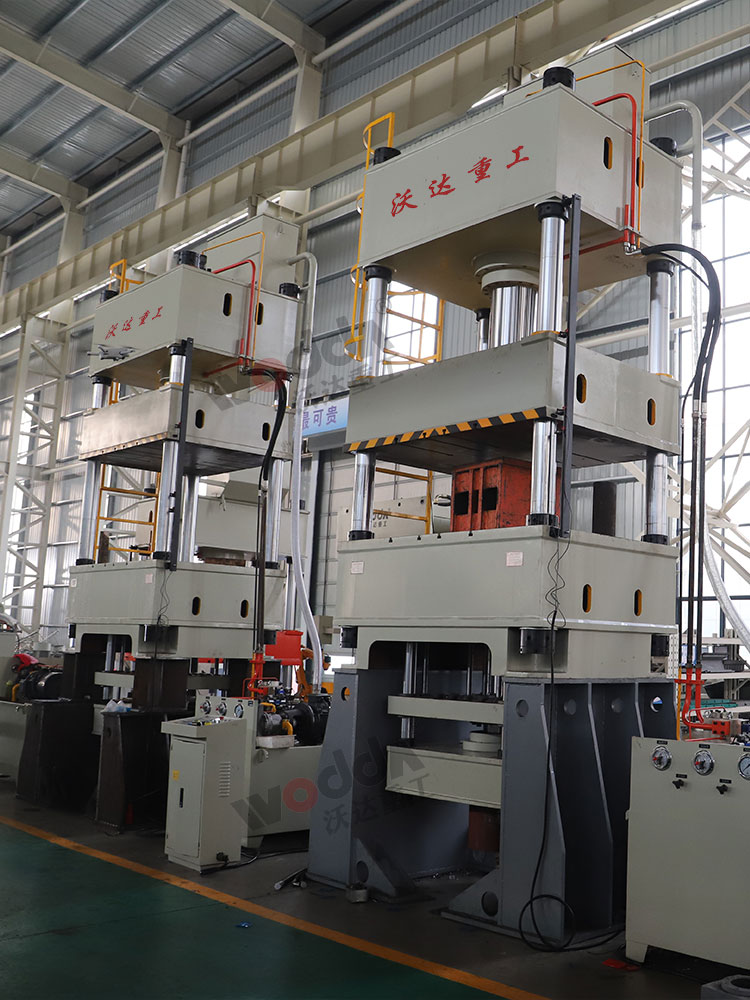

315噸四柱拉伸機
315噸液壓墊拉伸機的組成結構:
315噸液壓墊拉伸機由主機及控制機構兩大部分組成,通過管路及電氣裝置聯系起來,構成整體。主機部分包括機身、主缸、液壓墊、限程裝置等??刂茩C(jī)構包括液壓泵站(動力系統)、電器箱等組成。
1、機身
315噸拉伸機機身為鋼板焊接件件;由上橫梁、滑塊、工作臺、液壓墊、立柱等組成,上橫梁,工作臺通過立柱和螺母構成封閉框架,機身剛性和精度保持性好?;瑝K沿立柱做上下運動,立柱導套材料采用復合材料,以提高許用面壓力,減小摩擦力,立柱材料采用45#鋼件,經表面處理并鍍硬鉻提高耐磨與耐用度。
2、油缸
主缸采用單缸或雙缸結構,布置在上橫梁內,缸體通過法蘭與上橫梁固定在一起,活塞桿通過連接法蘭與活動橫梁相連接。油缸采用進口密封元件,確保密封性能可靠, 無泄漏,維修方便。
3、315噸液壓墊拉伸機底梁內部設置一個液壓墊缸裝置,液壓墊具有液壓墊或頂出器兩種功能,可用于在鋼板拉伸過程中提供壓邊力或用于頂出制件。

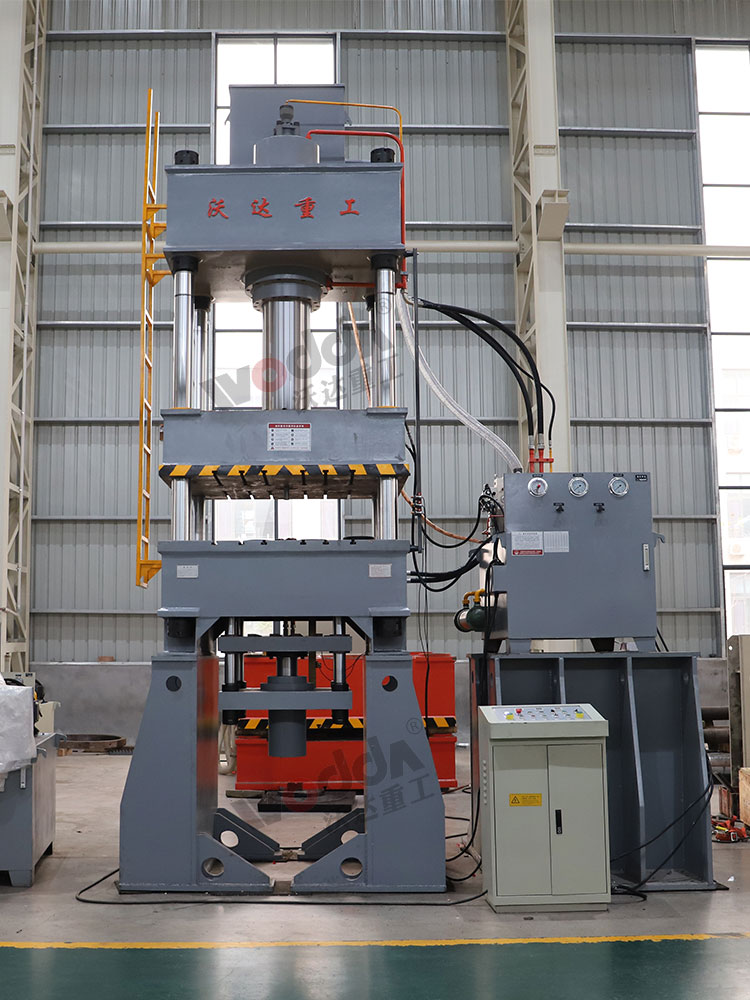

315噸拉伸機
315噸拉伸機中液壓墊的工作方式:
(1)滑塊快降→滑塊慢降壓制→滑塊加壓-保壓延時及泄壓→滑塊回程→液壓墊頂料→液壓墊延時退回。
(2)滑塊快降→滑塊慢降壓制( 同時液壓墊被動退回) -保壓延時及泄壓→滑塊回程→液壓墊頂出。
(3)滑塊快降→滑塊慢降壓制→保壓延時及泄壓→滑塊回程。
液壓機廠家山東沃達重工為您提供各種噸位拉伸機,有四柱式、框架式結構的拉伸機,以上產品的介紹、產品圖片等僅供參考,您可以直接聯系我們的工作人員告訴我們你的要求,我們可以按照您的要求來定做各種不同要求的拉伸機。
